передние крылья Т-34 ;
Сайт ортодоксальных моделистов
Пожалуйста, войдите или зарегистрируйтесь.

Автор Тема: передние крылья Т-34  (Прочитано 4442 раз)

Wiedzmin

  • Постоянные пользователи
передние крылья Т-34
« : 11 Март, 2019, 12:14:07 »

может у кого нибудь есть точные размеры на передние крылья для 183 за весну 43 ?





или эти подойдут ?(но радиус скругления все же хотелось бы знать точно)
Записан

Макаров

  • Постоянные пользователи
Re: передние крылья Т-34
« Ответ #1 : 11 Март, 2019, 15:40:52 »

(но радиус скругления все же хотелось бы знать точно)

Внешний 388 мм, внутренний 100 мм
Записан

Wiedzmin

  • Постоянные пользователи
Re: передние крылья Т-34
« Ответ #2 : 11 Март, 2019, 16:14:47 »

Внешний 388 мм, внутренний 100 мм

спасибо
Записан

Wiedzmin

  • Постоянные пользователи
Re: передние крылья Т-34
« Ответ #3 : 29 Март, 2019, 13:14:25 »


на фото машин УВЗ часто такой вот подрез встречается, это какого то периода отличительная черта или просто этих крыльев независимо от года ?
Записан

Владимир Малькевич

  • Пользователи форума
Re: передние крылья Т-34
« Ответ #4 : 13 Май, 2025, 22:59:09 »

Такой вопрос возник:
у Т-34/85 из ЦМВС передние грязевые щитки сбоку имеют овальные вырезы. "Звезда" я так понял показала их в виде заглушек, как на фото ниже. Но, сколько не смотрел военных фоток, щитки с такими вырезами пока не встретил.
Были ли эти вырезы на щитках повсеместно, или это какая-то узковременная особенность определённого завода?
Записан

Макаров

  • Постоянные пользователи
Re: передние крылья Т-34
« Ответ #5 : 13 Май, 2025, 23:17:09 »

Если на машине установлены планки для приспособления для натяжения гусениц, то вырезы в передних грязевых щитках должны быть такими же как на танке из ЦМВС (без заглушек, просто вырезы). Собственно эти вырезы сделаны для прохода стяжного крюка приспособления.

Записан

Владимир Малькевич

  • Пользователи форума
Re: передние крылья Т-34
« Ответ #6 : 14 Май, 2025, 09:53:07 »

Если на машине установлены планки для приспособления для натяжения гусениц, то вырезы в передних грязевых щитках должны быть такими же как на танке из ЦМВС (без заглушек, просто вырезы). Собственно эти вырезы сделаны для прохода стяжного крюка приспособления.
Вот ведь! Спасибо огромное, что подсказали.
Значит, придётся высверливать эти проёмы. Или, менять щитки на травлёные, а вместе с ними и полки.  ???
« Последнее редактирование: 14 Май, 2025, 10:28:33 от Владимир Малькевич »
Записан

Владимир Малькевич

  • Пользователи форума
Re: передние крылья Т-34
« Ответ #7 : 14 Май, 2025, 10:24:25 »

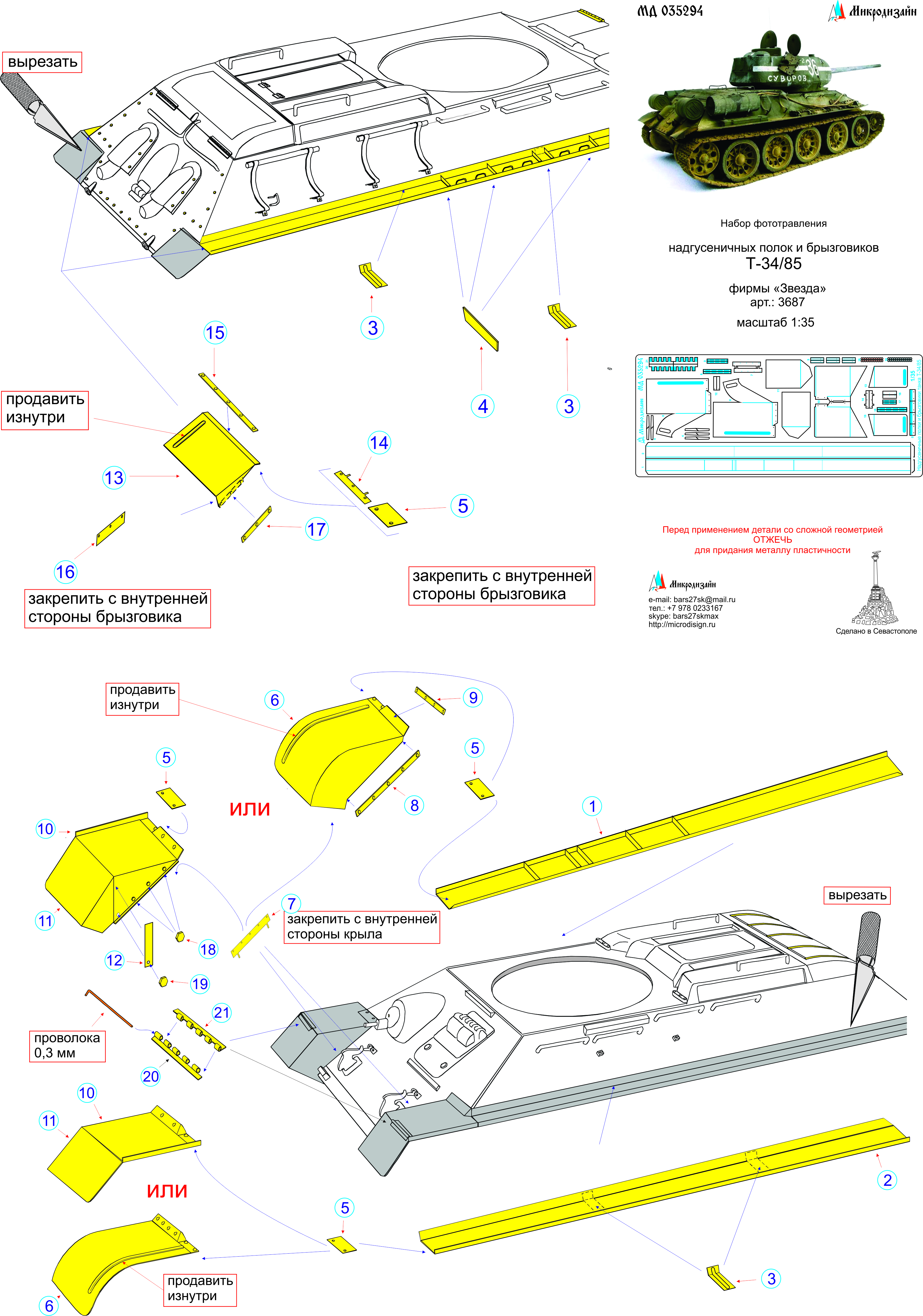

Хм... смотрю эти грязевые щитки от "МД".
На плате травления они с проёмами, а на фотке сборки без. Вот как их понять! >:(
https://microdisign.ru/ssl/u/c2/2b8e30517711e8921ca19500a88a41/-/Инструкция%20полки%20Т-34.jpg

https://modelist.ru/upload/iblock/18f/4lzjqukjvd2k0qt1ya0m289kw6pl0zd7.jpeg

https://microdisign.ru/ssl/u/0e/14c4d8517811e8bcb2eec52a874cfe/-/IMG_6708.jpg
« Последнее редактирование: 14 Май, 2025, 10:26:44 от Владимир Малькевич »
Записан

Владимир Малькевич

  • Пользователи форума
Re: передние крылья Т-34
« Ответ #8 : 14 Май, 2025, 10:47:25 »

Если на машине установлены планки для приспособления для натяжения гусениц, то вырезы в передних грязевых щитках должны быть такими же как на танке из ЦМВС (без заглушек, просто вырезы).
Так... а тогда такой вопрос: эти планки для натяжения гусениц, они могли отсутствовать на каких-то машинах?
Т.е. если просто не ставить эти планки, а на щитках удалить выступающую овальность проёма? Такой вариант реален?
Записан

Макаров

  • Постоянные пользователи
Re: передние крылья Т-34
« Ответ #9 : 14 Май, 2025, 18:10:40 »

Так... а тогда такой вопрос: эти планки для натяжения гусениц, они могли отсутствовать на каких-то машинах?
Т.е. если просто не ставить эти планки, а на щитках удалить выступающую овальность проёма? Такой вариант реален?

На ранних Т-34-85, до сентября 1944 года, планки отсутствовали. Если делать раннюю машину без планок (соответственно и без установки МДШ, запасных траков на ВЛД и т.д.), то вырезы в передних грязевых щитках нужно делать выше и закрывать их крышками, как на Т-34, см. фото.



Записан

Владимир Малькевич

  • Пользователи форума
Re: передние крылья Т-34
« Ответ #10 : 14 Май, 2025, 19:33:09 »

На ранних Т-34-85, до сентября 1944 года, планки отсутствовали. Если делать раннюю машину без планок (соответственно и без установки МДШ, запасных траков на ВЛД и т.д.), то вырезы в передних грязевых щитках нужно делать выше и закрывать их крышками, как на Т-34, см. фото.
Понял, спасибо огромное Алексей, за разъяснение.
Записан

DWG

Москва
  • Активные пользователи
    • drawings of tanks
Re: передние крылья Т-34
« Ответ #11 : 15 Май, 2025, 23:41:01 »

Привет! На просторах интернета попалась вот эта картинка. Больше этот альбом не всплывал. Если не изменяет память — это завод 112.

Макаров

  • Постоянные пользователи
Re: передние крылья Т-34
« Ответ #12 : 16 Май, 2025, 06:22:15 »

Это из альбома изменений по снижению трудоемкости, 183 завод, начало 1942 года.

Записан
