Tiger Ausf. B 1/16
« : 24 Февраль, 2018, 18:59:05 »


Начинаю блог по постройке модели танка Tiger Ausf. B  в масштабе 1/16. В основе небезызвестная модель от Trumpeter, посмотрим, что от нее останется в итоге. Подготовка к постройке началась давно в виде изготовления мастер-моделей ряда деталей, но более-менее плотно приступил только сейчас. Блог будет долгим, т.к. еще есть и модели в 35-м, на которые порой буду отвлекаться.
Начать решил не совсем традиционно, выбрал ту систему, которую Trumpeter сделал целиком неправильно и которую необходимо изготавливать "с нуля", а именно систему охлаждения. В наборе китайцы умудрились сделать полностью неправильным все, что только можно. Радиаторы неверны по геометрии, рельеф радиаторов сверху показан совершенно неверно, не говоря уже о совершенно упрощенной деталировке. Ошибки в геометрии приводят к тому, что расстояние между трубами, подключаемые к радиаторной группе из моторного отделения также неверно, что видно даже невооруженным глазом. Вентилятор в радиаторной группе китайцы выполнили по образу такого у Panther Ausf.A, направляющие под ним не сделаны, редуктор в принципе неверен, никакого подобия вала также не сделано. Чему руководствовался Trumpeter, выполняя трубы между радиаторами - вообще неизвестно, ничего общего с реальностью они не имеют, кроме угаданного количества труб.
В итоге принял решение делать все самостоятельно, начал с разработки макета под фототравленую имитация пластин радиаторов и изготовления из пластика мастер-моделей нижней и верхней составляющей радиатора. Т.к. на Tiger Ausf.B использовались радиаторы двух типов: трубчатые радиаторы(с плоскими пластинами) и пластинчатые(с гофрированными) радиаторы, были сомнения относительно разработки. Комбинацию обоих типов можно увидеть на фотографиях танков V2 и Fgst.Nr.280215. Также их можно отличить по верхней стенке - у первых она гладкая, у вторых - рельефная. В итоге за ориентир был взят танк из La Gleize с пластинчатыми радиаторами. Заготовки деталей сделал из пластика, после изготовления всех необходимых мелочей, предполагаю сделать формы для литья всех 4-х радиаторов. Боковые стенки решено выполнить из меди. На данный момент собрал на тамиевский скотч заготовки, чтобы предварительно оценить задумку:


« Последнее редактирование: 12 Апрель, 2018, 20:02:05 от Александр Волгин »
Записан
С уважением, Александр.

Ромик

  • Пользователи форума
Re: Tiger Ausf. B 1/16
« Ответ #1 : 25 Февраль, 2018, 04:58:53 »

Александр это будет всем запилам запил.
А сетки на радиаторе хорошо смотрятся.
Записан

Yacha13

  • Активные пользователи
Re: Tiger Ausf. B 1/16
« Ответ #2 : 25 Февраль, 2018, 11:04:20 »

Саш, терпения и сил!!!!
Записан

Хольгер

  • Модератор форума
  • Постоянные пользователи
Re: Tiger Ausf. B 1/16
« Ответ #3 : 25 Февраль, 2018, 12:25:40 »

Согласно пункту 4 правил этого форума - "старайтесь избегать не информативных сообщений в процессе постройки"
http://www.tigerscorner.ru/index.php?topic=21.0
Записан

shoro

Самара
  • Пользователи форума
Re: Tiger Ausf. B 1/16
« Ответ #4 : 26 Февраль, 2018, 08:57:45 »

Записан

Александр Волгин

г. Кострома
  • Администратор
  • Постоянные пользователи
  • Техподдержка
Re: Tiger Ausf. B 1/16
« Ответ #5 : 26 Февраль, 2018, 09:08:14 »

Игорь, спасибо. С Уве Харнаком я периодически общаюсь.
Записан
С уважением, Александр.

Александр Волгин

г. Кострома
  • Администратор
  • Постоянные пользователи
  • Техподдержка
Re: Tiger Ausf. B 1/16
« Ответ #6 : 18 Март, 2018, 15:15:06 »

Мастер-модели элементов радиаторов готовы к формовке. Также начал делать блок направляющих под вентилятором.


« Последнее редактирование: 12 Апрель, 2018, 20:02:30 от Александр Волгин »
Записан
С уважением, Александр.

Александр Волгин

г. Кострома
  • Администратор
  • Постоянные пользователи
  • Техподдержка
Re: Tiger Ausf. B 1/16
« Ответ #7 : 01 Апрель, 2018, 13:33:13 »

Сделал первые отливки и собрал один радиатор. Мелкие планки из пластика толщиной 0,13 мм, сварные швы, по традиции, из тамиевской двухкомпонентной шпаклевки.


« Последнее редактирование: 12 Апрель, 2018, 20:02:51 от Александр Волгин »
Записан
С уважением, Александр.

Александр Волгин

г. Кострома
  • Администратор
  • Постоянные пользователи
  • Техподдержка
Re: Tiger Ausf. B 1/16
« Ответ #8 : 29 Апрель, 2018, 14:19:32 »

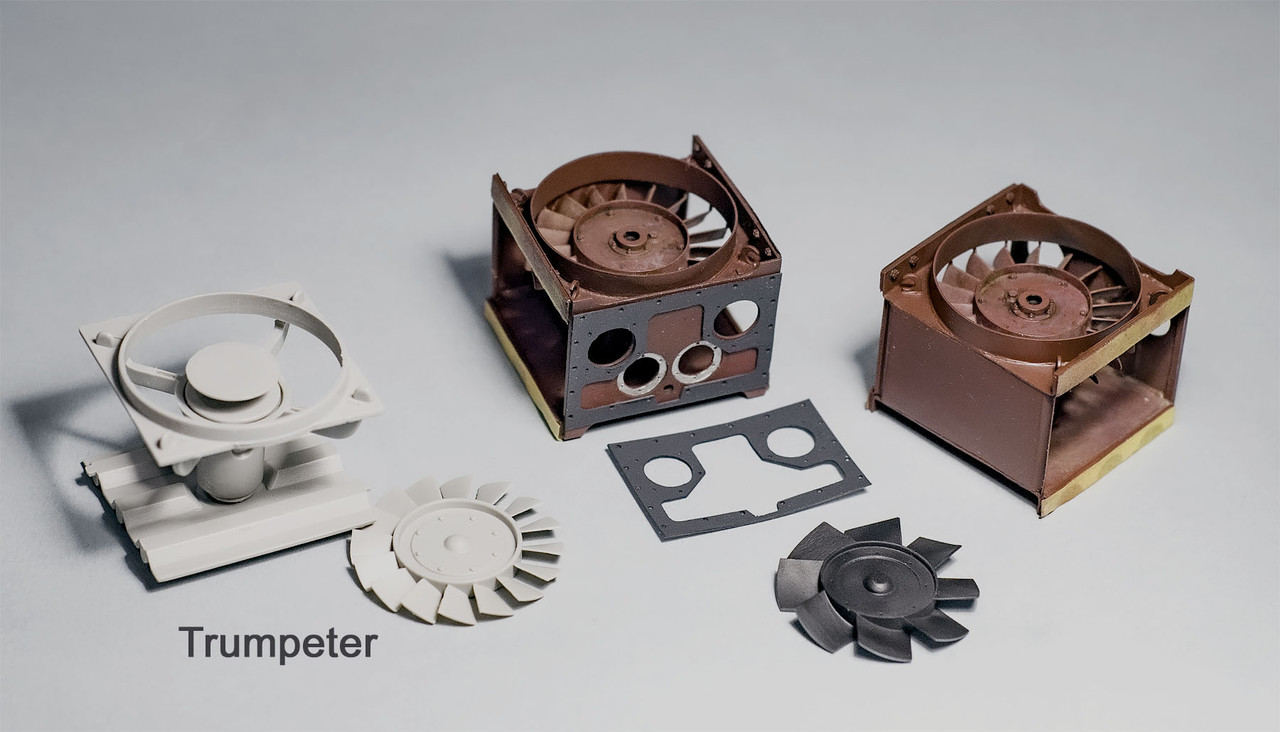

Работы по редуктору вентилятора системы охлаждения. Корончатые гайки и винты с плоской шлицевой головкой собственного литья:
