[Хольгер]

странная рессора, такая же как на картинке с россыпью пластин, понятно теперь, что центральная пластина с закруглением это альтернатива обтяжному хомуту в центральной части рессоры. Возможно, что это конструктивная особенность завода изготовителя рессор, хотя ранние машины собирал один Крупп, то что ранний танк видно по гайкам на телеге

Вот да! Внимательно приглядевшись вижу такую же  рессору на В-шке или С-шке -



Тут к моему вопросу и ответ есть - на ранней тележке вполне себе 14 рессор...

причем верхние пластины достаточно короткие...

И вот на этой картинке -



  - хорошо видно что "окно" под пакет, в балансире идет до самого перехода в горизонтальную часть тела балансира, а вот на этой -



 -  между "окном" и переходом есть промежуток, массив. Т.е. туда дополнительных листов не вставить, просто некуда....

[ПанСерж]

Может кому пригодится:

Я подозревал, что нижняя короткая пластина, это клин, тут это хорошо видно. Спасибо.

[ПанСерж]

И вот на этой картинке -

Получается это и есть ранняя рессора

[Дмитрий]

 На странном чертеже (дата 1944, но ранние упоры, крышки ступиц ранние)
написано: 14 листов.

[Markov Sergei]

Здравствуйте! Подскажите пожалуйста размеры люка доступа к трансмиссии 4-ки G,H,J версий.
Спасибо!

[IVANOV]

[Luty]

Интересует размер головок болтов и размер гаек на задней плите ванны корпуса машин модификаций Ф-Х.

[Markov Sergei]

Добрый день! Очень Вам благодарен за фото!

Уважаемые форумчане, кто может подсказать размеры банника, именно деревянной основы в разобранном состоянии?
Спасибо!

[Vitek]

Интересует размер головок болтов и размер гаек на задней плите ванны корпуса машин модификаций Ф-Х.

Фото J, но это единственное что есть.
Другие размеры в трактсе
Фото Bálint Simonffy

[Vitek]

Добрый день! Очень Вам благодарен за фото!

Уважаемые форумчане, кто может подсказать размеры банника, именно деревянной основы в разобранном состоянии?
Спасибо!

Трактс дает 28,1 мм для каждой из трех малых секций, 30,9мм для одной длинной секции.

[Luty]

Фото J, но это единственное что есть.
Другие размеры в трактсе
Фото Bálint Simonffy

Благодарю!
В 35-том 0.7 получается. А что он на нижнем фото меряет?

[Markov Sergei]

Уважаемые форумчане, кто может подсказать размеры банника, именно деревянной основы в разобранном состоянии?
Спасибо!

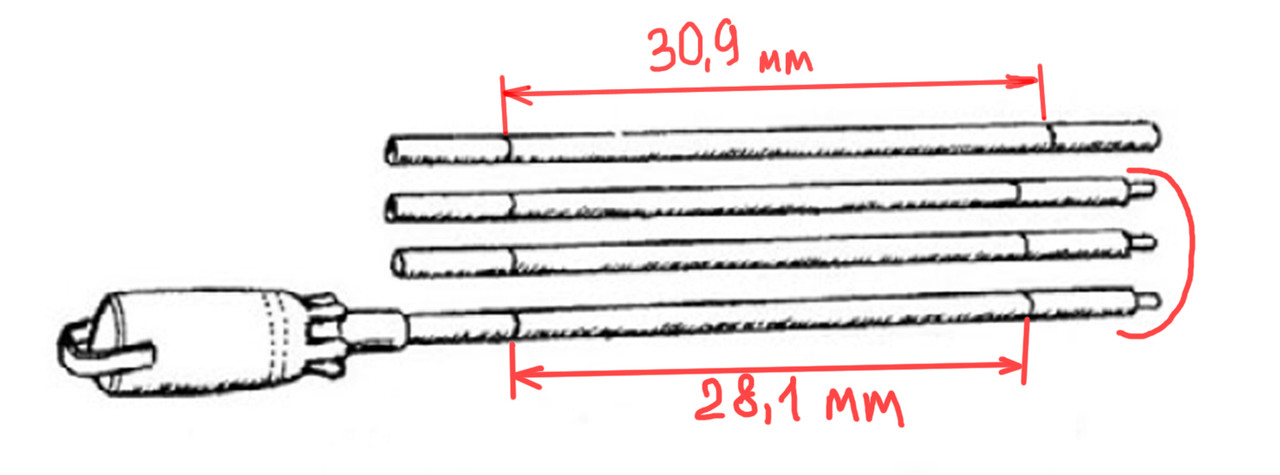

Трактс дает 28,1 мм для каждой из трех малых секций, 30,9мм для одной длинной секции.
[/quote]
Спасибо! Я Вас правильно понял, так должно быть?
Но мне кажется что-то очень мало для оригинальных размеров.

[Vitek]

Уважаемые форумчане, кто может подсказать размеры банника, именно деревянной основы в разобранном состоянии?
Спасибо!

Трактс дает 28,1 мм для каждой из трех малых секций, 30,9мм для одной длинной секции.

Спасибо! Я Вас правильно понял, так должно быть?
Но мне кажется что-то очень мало для оригинальных размеров.

[/quote]

Вот такая картинка  дается в трактсе

[Vitek]

Фото J, но это единственное что есть.
Другие размеры в трактсе
Фото Bálint Simonffy

Благодарю!
В 35-том 0.7 получается. А что он на нижнем фото меряет?

[IVANOV]

Виктор указал размеры в масштабе 1/35.

У меня размеров нет, но есть фото оригинального банника на Штуге.
