Скорей всего танк стоял изначально с повернутой в сторону башней и взрывом ее слегка подбросило вверх. Ствол орудия не дал ей упасть на землю.

Там еще и шаровую опору вырвало.

Куда смотреть?

Учти, что с открытыми люками ты попадаешь на немасштабную толщину родного пластика.

Ну, с этим не привыкать) Учту, конечно.
Благо у таком хорошая расчлененка под интерьер. И многие детали выглядят масштабно...
Стыкуемость просто аховая.
Приложил лобовую плиту башни(не снимая с литника) к основной детали - зазора вообще нет. Можно слегка пролить клеем и стыка вообще не будет видно.

[Andrey Tolkalin]

ну вдруг там дырка где то в правом борту например, или на крыше корпуса чего...

Для этого и нужен анализ фотоматериала.
Судя вот по этому просвету между гусеницей и надгусеничной:

по правому борту отсутствует как минимум часть экранов.

И хотелось бы понять что вот это за элементы:


Судя по тому, как "ходят строем" по крыше танка несколько человек, поднимают люки в рабочем состоянии значит с верхом более менее норм.
Сорвана видимо вот эта деталь (погон башни?):

[Александр Волгин]

И хотелось бы понять что вот это за элементы:

1. Похоже на остатки кожуха с крепления полика башни.
2. Крышка отделения управления.

[Александр Волгин]

Куда смотреть?

Кольцо на крыше корпуса.

[Александр Волгин]

Сорвана видимо вот эта деталь (погон башни?):

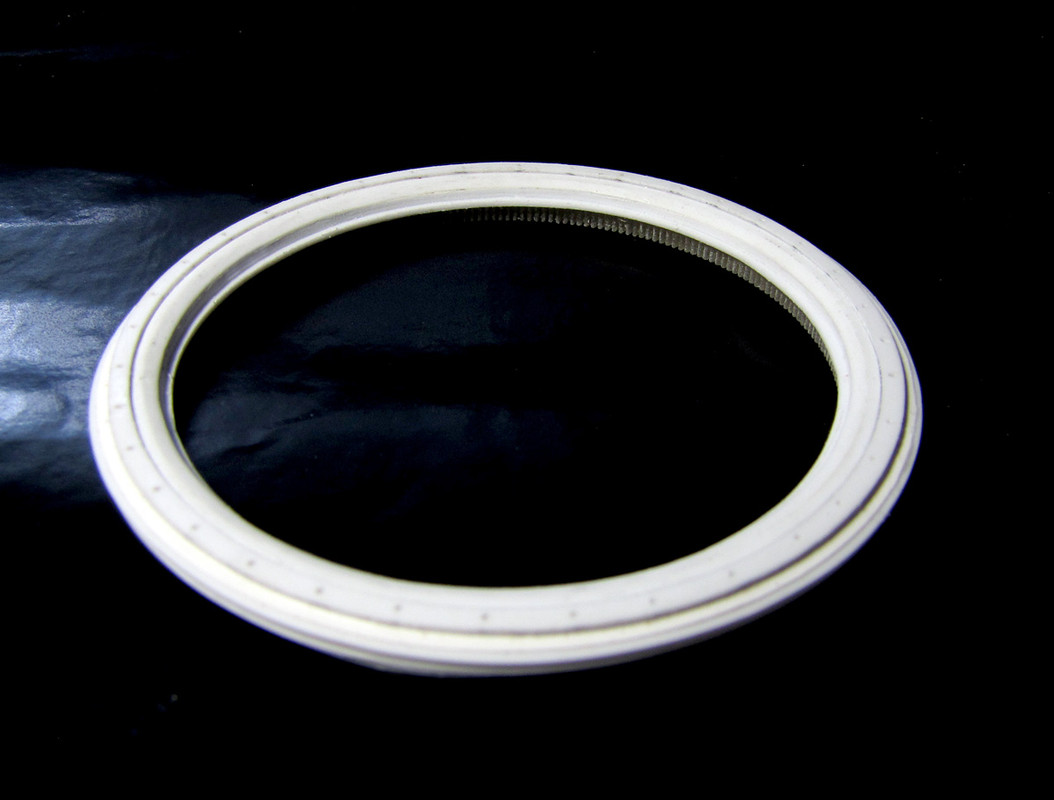

Эта "деталь" представляет собой огромный подшипник с прикрученным к нему зубчатым венцом. Часть крепится к корпусу - часть к башне. И она на порядок сложнее, чем ее изобразил Таком. Вот, что я делал для тигра: https://i.postimg.cc/QtfWsbkZ/turret-ring.jpg. Здесь она в сборе, у тебя же часть на корпусе - часть на башне.

[Andrey Tolkalin]

И хотелось бы понять что вот это за элементы:

1. Похоже на остатки кожуха с крепления полика башни.
2. Крышка отделения управления.

2. Это точно не кусок правого борта?)

Вот еще элемент не совсем понятный:

Похоже  торчит из башни. Судя по тому, как боец его легко приподнял, это гнутая жестянка? Что то не тяжелое...

[Andrey Tolkalin]

Сорвана видимо вот эта деталь (погон башни?):

Эта "деталь" представляет собой огромный подшипник с прикрученным к нему зубчатым венцом. Часть крепится к корпусу - часть к башне. И она на порядок сложнее, чем ее изобразил Таком. Вот, что я делал для тигра: https://i.postimg.cc/QtfWsbkZ/turret-ring.jpg. Здесь она в сборе, у тебя же часть на корпусе - часть на башне.

Ага, понял. Ок, посмотрим что можно будет с этим сделать.

[Александр Волгин]

Похоже  торчит из башни. Судя по тому, как боец его легко приподнял, это гнутая жестянка? Что то не тяжелое...

Думаю, что это торчащий фрагмент листа, прикрывающего погон внутри башни

[Wiedzmin]

1. Похоже на остатки кожуха с крепления полика башни.

а где там такое ? на настил полика конечно чем то похоже, но у него поперек идут планки, а тут их как то не видно, и на обратную сторону полика тоже как то не похоже ?

[Александр Волгин]

а где там такое ? на настил полика конечно чем то похоже, но у него поперек идут планки, а тут их как то не видно, и на обратную сторону полика тоже как то не похоже ?

Посмотри к чему прикручены сиденья наводчика и закидного.

[Wiedzmin]

Посмотри к чему прикручены сиденья наводчика и закидного.

так они на ящик для гильз крепятся, или про что речь ?

[Andrey Tolkalin]

Похоже  торчит из башни. Судя по тому, как боец его легко приподнял, это гнутая жестянка? Что то не тяжелое...

Думаю, что это торчащий фрагмент листа, прикрывающего погон внутри башни

Т.е. вот эти "заусенцы" по краю погона по сути тоже остатки этого листа?

[Wiedzmin]

https://pp.userapi.com/c854524/v854524778/9ec3b/XVTyE0tHpJQ.jpg

погон это обычно 2 кольца(верхний и нижний погон) одно прикручивается к днищу башни болтами, другое к крыше корпуса, но т.к это немцы, деталей там самую малость поболее...

что конкретно на фото видно если честно хз

https://sun9-35.userapi.com/impf/fA15fgK0olshEbs9IZ0UhXuxDkeQT0hxJkrOdQ/HVfQIef2pfg.jpg?size=363x408&quality=96&proxy=1&sign=5b434ce61b2bc167277b77861b4997d2

так думаю понятно будет

[Andrey Tolkalin]

https://pp.userapi.com/c854524/v854524778/9ec3b/XVTyE0tHpJQ.jpg

погон это обычно 2 кольца(верхний и нижний погон) одно прикручивается к днищу башни болтами, другое к крыше корпуса, но т.к это немцы, деталей там самую малость поболее...

что конкретно на фото видно если честно хз

https://sun9-35.userapi.com/impf/fA15fgK0olshEbs9IZ0UhXuxDkeQT0hxJkrOdQ/HVfQIef2pfg.jpg?size=363x408&quality=96&proxy=1&sign=5b434ce61b2bc167277b77861b4997d2

так думаю понятно будет

Евгений, я в курсе...) По крайней мере по Tiger I  у меня почти полностью вычерчен интерьер в иллюстраторе по слоям...
Пантера с тигром в этом плане похожи.
Чертежик на D-шку?
В любом случае спасибо! Пригодится....

[Александр Волгин]

Посмотри к чему прикручены сиденья наводчика и закидного.

так они на ящик для гильз крепятся, или про что речь ?

О нем и речь.
