Автор Тема: Тигр, устройство, компоновка.  (Прочитано 596332 раз)

zh2011

  • Активные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1095 : 30 Октябрь, 2017, 17:59:02 »

а насколько ось орудия смещена относительно середины корпуса ?

Оси орудия, погона  и корпуса совпадают.
Записан

Дмитрий

  • Постоянные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1096 : 30 Октябрь, 2017, 18:42:46 »

а насколько ось орудия смещена относительно середины корпуса ?

Оси орудия, погона  и корпуса совпадают.
Да, Ось орудия и ось ващения башни совпадают. Башня не симметричная, у башни левая скула шире правой. Английская схема не верна.
Записан

Wiedzmin

  • Постоянные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1097 : 30 Октябрь, 2017, 20:19:55 »

ясно, спасибо, то что башня асимметрична знаю

такой вопрос, а размеры всех инструментов что снаружи уложены и бошевских фар не попадались ?
Записан

Дмитрий

  • Постоянные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1098 : 30 Октябрь, 2017, 20:26:28 »


такой вопрос, а размеры всех инструментов что снаружи уложены и бошевских фар не попадались ?
Посмотрите в этой теме http://www.tigerscorner.ru/index.php?topic=1343.0
Жаль, она затухла не закончившись.
Записан

Wiedzmin

  • Постоянные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1099 : 02 Ноябрь, 2017, 15:10:01 »

в очередной раз спасибо.

такой вопрос, а размеры и толщина экранов выхлопных труб известны ?

« Последнее редактирование: 03 Ноябрь, 2017, 14:49:16 от Wiedzmin »
Записан

Димыч

г.Москва
  • Активные пользователи
  • - Где дол.быть ком.дир? - Воон там ...
Re: Тигр, устройство, компоновка.
« Ответ #1100 : 05 Ноябрь, 2017, 01:26:49 »

Жаль, она затухла не закончившись.
  :-[ возможно и затухла, но не погасла  :)
Обзавёлся часовым токарным станочком, собираю сверлильный под мелкие свёрла. Скоро вернусь к достройке модели ;)
такой вопрос, а размеры и толщина экранов выхлопных труб известны ?
посмотрите в последних сообщениях темы, там был разбор экранов http://www.tigerscorner.ru/index.php?topic=1343.390
« Последнее редактирование: 05 Ноябрь, 2017, 01:33:55 от Димыч »
Записан
С уважением, Дмитрий.

Дмитрий

  • Постоянные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1101 : 05 Ноябрь, 2017, 10:15:14 »

Жаль, она затухла не закончившись.
  :-[ возможно и затухла, но не погасла  :)

"Во глубине сибирских руд храните гордое терпенье,
   не пропадёт Ваш скорбный труд и дум высокое стремленье...
       ...Из искры возгорится пламя."

 С уважением, Дмитрий.
Записан

Wiedzmin

  • Постоянные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1102 : 06 Ноябрь, 2017, 14:00:39 »

Такой вопрос, а точное положение погона на подбашенном листе где то глянуть можно? Насколько глубоко он сидит от передней кромки крыши?

И такой вопрос, зазор между подбашенным листом и башней какой?
Записан

Александр Волгин

г. Кострома
  • Администратор
  • Постоянные пользователи
  • Техподдержка
Re: Тигр, устройство, компоновка.
« Ответ #1103 : 06 Ноябрь, 2017, 15:38:42 »

Такой вопрос, а точное положение погона на подбашенном листе где то глянуть можно? Насколько глубоко он сидит от передней кромки крыши?

Центр располагается на расстоянии 2173 мм от передней кромки листа крыши корпуса.
Записан
С уважением, Александр.

Дмитрий

  • Постоянные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1104 : 06 Ноябрь, 2017, 16:55:23 »


И такой вопрос, зазор между подбашенным листом и башней какой?
10 мм

Записан

Wiedzmin

  • Постоянные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1105 : 06 Ноябрь, 2017, 17:45:24 »


Центр располагается на расстоянии 2173 мм от передней кромки листа крыши корпуса.


 10 мм


спасибо!

p.s

в качестве благодарности, из того что нашел на компе
« Последнее редактирование: 07 Ноябрь, 2017, 01:52:52 от Wiedzmin »
Записан

Wiedzmin

  • Постоянные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1106 : 09 Ноябрь, 2017, 15:46:00 »


а размеры стопора крышки  люка(стрелки) и размеры и форма кронштейнов пружины известны ?
Записан

Александр Волгин

г. Кострома
  • Администратор
  • Постоянные пользователи
  • Техподдержка
Re: Тигр, устройство, компоновка.
« Ответ #1107 : 09 Ноябрь, 2017, 19:55:40 »

Можно вычислить по чертежу:

Записан
С уважением, Александр.

Wiedzmin

  • Постоянные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1108 : 16 Ноябрь, 2017, 11:53:37 »

да по нему и прикидывал, спасибо
такой вопрос, а точно положение моторной перегородки/противопожарной стенки известно ? ну т.е что бы привязаться хоть как то к чему то, у Бирдена на сайте не очень понятна и ее форма и где она точно расположена

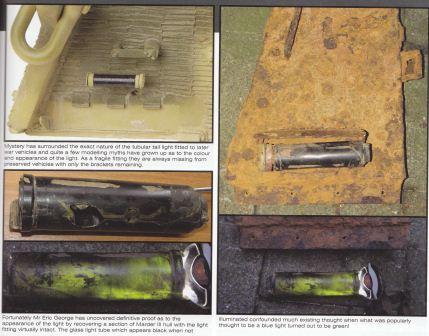

и лампы на корме...




были 2х видов, нотековская именно фара с перекидной крышкой, и стеклянная колба с люминофором  ?  люминофор и катафот снизу пошли с сентября 42 ?
« Последнее редактирование: 16 Ноябрь, 2017, 23:15:55 от Wiedzmin »
Записан

Дмитрий

  • Постоянные пользователи
Re: Тигр, устройство, компоновка.
« Ответ #1109 : 16 Ноябрь, 2017, 19:41:52 »

 При проработке по размерам Д. Бирдена и др. данных: противопожар. переборка-
