Re: ХТЗ-16 Звезда унд Самопил
« Ответ #45 : 12 Март, 2022, 00:01:34 »

Мастерклуб.
Записан
Попрошу мне не Выкать! С уважением, Серёга

Хольгер

  • Администратор
  • Постоянные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #46 : 12 Март, 2022, 02:25:06 »

Это МастерКлуб.
Металл, практически всегда, переразмерен, когда речь идет о мелких деталюшках.
Записан

don_salluste_

МОСКВА
  • Активные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #47 : 12 Март, 2022, 08:49:38 »

С утра на повестке длина кормы рубки.
Оч удобно прицелится по точке на бортовой передаче (белая стрелка на первой фоте.
Всё бы ничего, но вот настойчиво видится отрицательный угол этой поверхности (красная стрелка)
Градуса 2-3 примерно.

Подобрал фоты, на которых боле мене видно хоть как то... Будут мнения?


Записан
Попрошу мне не Выкать! С уважением, Серёга

don_salluste_

МОСКВА
  • Активные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #48 : 13 Март, 2022, 18:35:11 »

Почти осилил "скелет". Лобовую плиту осталось.
Дальше на отстой, присмотреться. Кое где прибавить малость, кое где убавить. Надо.
А вообще не такой уж он и мелкий оказался...


« Последнее редактирование: 14 Март, 2022, 10:38:28 от don_salluste_ »
Записан
Попрошу мне не Выкать! С уважением, Серёга

don_salluste_

МОСКВА
  • Активные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #49 : 06 Декабрь, 2022, 22:07:29 »

Вернулся к этой коробочке.
Свежим взором оценил содеянное ранее - и всё это удалил  :)
Опираясь на габаритный макет что на фото выше - за сутки отрисовал заново, как мне кажется гораздо точней,
чем за пару месяцев мытарств прошлой попытки



Сего, появилась возможность не строгать бронекорпус руками, а вырастить по сходной цене.
Придётся перерисовать именно под рост, а после доводить и мелочить растишку - ну штош....
Зато всяк поровней будет, да и побыстрее, чем ровно кроить стопицот кусочков. От того - все силы на графику.
В черновую зарисовал бороду и жабры. Дале как обычно - смотрю сверяю правлю, смотрю сверяю правлю, смотрю сверяю правлю и тд...



Попутно, нахожу места под всяки проёмы - дверные, люковые, смотрительные :)



Почти собрал геометрию корпуса. Вродь и ничё так, но уверен лишь в том - что я ни в чём не уверен
Зы Размер люка на борту рубки под большим вопросом...

« Последнее редактирование: 08 Декабрь, 2022, 15:37:59 от don_salluste_ »
Записан
Попрошу мне не Выкать! С уважением, Серёга

don_salluste_

МОСКВА
  • Активные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #50 : 10 Декабрь, 2022, 10:45:03 »

С геометрией бронекорпуса я надеюсь почти всё!
Остался один мутный момент - положение ленивца относительно вертикальной линии НЛД
(есть возможность поиграть длинной капота, хоть и не на много). На фотах по разному, оно и понятно - разный натяг.
Пока, решил этот момент подогнать под длинну родных (+ 2 трака) Звездовских гусей, как раз щас сохнут.
После накинуть МК, хорошо бы сделать так что обе подошли) Далее бум поглядеть.

« Последнее редактирование: 10 Декабрь, 2022, 11:46:00 от don_salluste_ »
Записан
Попрошу мне не Выкать! С уважением, Серёга

Хольгер

  • Администратор
  • Постоянные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #51 : 10 Декабрь, 2022, 13:42:19 »

На рендерах вполне похоже, на мой взгляд, бронерубка получилась.

Я бы купил такую скорлупку. Либо мелко растиражировал в смоле.
Записан

don_salluste_

МОСКВА
  • Активные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #52 : 11 Декабрь, 2022, 10:09:00 »

"""На рендерах вполне похоже"""

Пасиб за добро слово! Ещё маленько "поищу", прежде чем начать кроить пластик  :)

Так выглядят родные гуси с добавлением двух траков. В наборе как раз 4 лишних.
Пружины чуть сточены, добавил просадку от веса бронекорпуса.
Есть подозрение, что кронштейны поддерживающих меняли по высоте (по кр. мере первую пару) в меньшую сторону
В прошлый подход пытался их "приземлить" - вроде бы да, а вроде и нет.



А вот жабры в черновом варианте - непривычное зрелище!
От размытых ч-б фото совсем иное восприятие.

« Последнее редактирование: 11 Декабрь, 2022, 10:18:30 от don_salluste_ »
Записан
Попрошу мне не Выкать! С уважением, Серёга

don_salluste_

МОСКВА
  • Активные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #53 : 12 Декабрь, 2022, 10:08:37 »

Всё какие то "левые делишки", когда ж я строить то начну(((

Для посмотреть, поставил на корпус металлические катки (срисованные с ДТ-54)))
На фото встречаются и с обрезинкой бронетрактора, но крайне мало. Вроде всего 2.
Как по мне, фото не показатель соотношения. Себе хотел оставить "резиновые",
но водоворот понянул...
Один хороший камрад и человек (мирси тебе ПРЕВЕЛИКОЕ))), помог материализовать черновик катка что на скрине.
Задача была проверить хрумкость. Проверку выдержал. Стал быть эти толщины можно и оставить.
Остаётся прокачать его до вида катка ХТЗ.





И как то незаметно, подкралась пора заценить раскрой листов, канавки сварки и пр стыки осознать

« Последнее редактирование: 12 Декабрь, 2022, 12:02:10 от don_salluste_ »
Записан
Попрошу мне не Выкать! С уважением, Серёга

don_salluste_

МОСКВА
  • Активные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #54 : 15 Декабрь, 2022, 22:08:16 »

Домучил бронекорпус. Кроить его руками мне лень - каркас будет выращен на бюджетном принтере за бюджетные же пиастры.
Если всё понравится - обклею тонким пластиком. Ежле не понравится - поправлю и снова...


« Последнее редактирование: 16 Декабрь, 2022, 00:33:19 от don_salluste_ »
Записан
Попрошу мне не Выкать! С уважением, Серёга

don_salluste_

МОСКВА
  • Активные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #55 : 17 Декабрь, 2022, 12:46:11 »

Непонятка по левому люку. С трёх сторон явно виден зазор, и это не случайность (первые 3 фото)
Со стороны петель - не вижу (первое фото белая стрелка). Вродь как и не нужен он там,
как петли то приваривать?

Отчётливо видна отбортовка изнутри (фото 4), высота которой и создаёт этот зазор.
А вот на стороне крыши (фото 5), отбортовку или хочу видеть, или оч низкая всё же есть.
Исходя из конструкции второго люка (фото 6) - должна быть.

А ещё интересно, чем обусловлена столь разная конструкция люков.
Под левым гранёным, как раз голова наводчика - неужто прибавкой высоты добились
лишнего пространства над его головой? вспоминая выштамповки например у ФАИ

« Последнее редактирование: 17 Декабрь, 2022, 13:27:33 от don_salluste_ »
Записан
Попрошу мне не Выкать! С уважением, Серёга

don_salluste_

МОСКВА
  • Активные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #56 : 25 Декабрь, 2022, 13:52:22 »

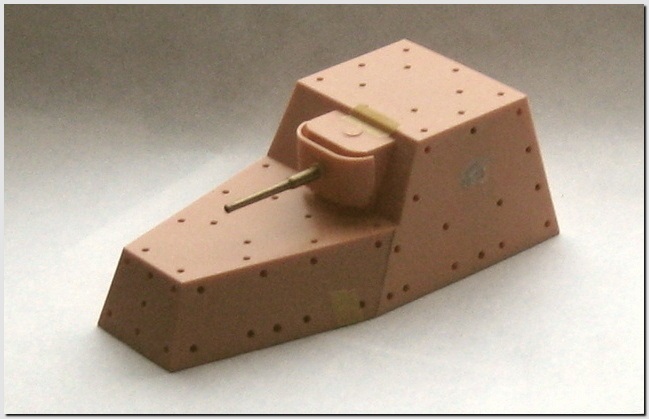

Вот такое досвечивается на подоконнике. Красивого мало - поэтому одиноким "не очень" снимком и ограничился.
Каркас бюджетного роста, который после обклею пластиком 04 или 05. Маска тож бюджетная, заказал для наглядности.
Но наверное в таком качестве и оставлю, всё боле мене ровненько - только болты рассадить. И сварку конечно же.
Во избежание "глубоких вдохов" на панелях корпуса - изнутри проклеил 2 мм пластиком. Дондышко уже так же на месте.

Отверстия - комфортно капать супер клеем изнутри, а не пытаться успеть спозиционировать детальки, прежде чем криво засохнет...
По самой течнологии "матрёшка"- не знаю чем закончится, пробую такой метод первый раз. Но вроде как больших трудностей не предвижу.
Есть ровная база, и не придётся высекать 9 кусков толстого пластика под нужными углами,
а потом собирать всё это на пластиковом же каркасе (который для начала надо запилить и снова ровно). Уже плюс, а там посмотрим.

« Последнее редактирование: 25 Декабрь, 2022, 13:55:53 от don_salluste_ »
Записан
Попрошу мне не Выкать! С уважением, Серёга

don_salluste_

МОСКВА
  • Активные пользователи
Re: ХТЗ-16 Звезда унд Самопил
« Ответ #57 : 25 Декабрь, 2022, 14:15:39 »

Борода отросла! В плане поварить - есть где оторватся!



Позанимался катками. Опасаясь за результат (без правки редко получается))) - заказал всего 4.
И правильно, эти сделал в размер Звездовских, примерить нормально, так что бы не висели.
А надо их делать меньше. Думаю что то между 350 и 360. Файл подготовил, но растить буду уже в следующем году.
Фото копанины есть, но там не понять от чего каток. Смотрю на фото трактора ХПЗ, лучшего не нашол.
Окна оставлю как есть, хотя одно вроде иное по размеру и форме должно быть.
А может это глюк такой, из за формы катка только кажется (касаясь только катков ХПЗ, на фото СТЗ явно одно отличается)...







« Последнее редактирование: 25 Декабрь, 2022, 14:17:40 от don_salluste_ »
